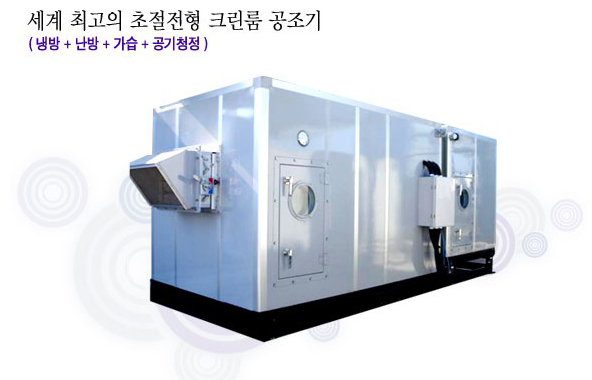

직팽(하이브리드) 공조기 |
|
|
| |
|
|
시스템 개요 |
| |
 |
| |
▶▶ 적용기술
기술혁신으로 클린룸 , 인터넷 데이터센터(I.D.C)현장이나 대규모 전산센터에 설치하여, 에너지절감효과와 실내환경
한층 향상 시키고 있습니다.

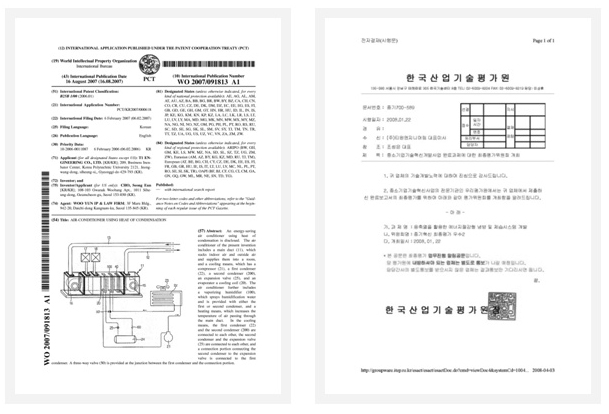

◆ 국제특허 PCT WO2007/091813 A1 AIR CONDITIONER USING HEAT OF CONDENSATION
◆ 특허 0580272호 응축열을 활용한 에너지 절약형 공기조화기
◆ 중소기업기술혁신개발사업 [최종평가 우수] 중소기업청 선정되어 기술력을 인정 받았습니다.
|
| |
 |
| |
▶▶ 하이브리드 에너지 절약 공조시스템의 개발환경
클린룸 공조에서는 청정화 및 온·습도의 일정 유지를 가장 큰 목적으로 하기 때문에 일반 건물의 에너지 소비량과 비교해
볼때 10~30배의 에너지를 더 소비하고 있어 클린룸에서의 에너지 절약이 절실히 요구되고 있다. 뿐만 아니라 최근에 유
가의 고공행진으로 상승으로 에너지 비용이 제조원가에서 차지하는 비중이 점차로 증대되는 경향을 볼때, 대부분의 클린
룸에서 제조하는 생산품의 가격경쟁이 심해져 에너지 비용의 절약을 고려하는 크린룸의 설계가 중요한 핵심과제가 되고
있다.
클린룸은 냉방 에너지 부하가 크고, 여름철 외기의 습도가 높아 제습부하가 대부분을 차지하다. 따라서 클린룸 공조시 습도조절을 위해 대부분은 냉각 제습하고 별도의 난방을 하는 시스템으로 구성된다. 그러나 냉각제습의 문제점은 실내 설정
온·습도 값이, 해당하는 노점온도까지 과냉각하여 제습한 후 다시 적정온도까지 재열(Reheating) 하므로 냉각과 가열이라는 상반된 작용으로 에너지가 과소비되고 있는 실정이다. 이러한 에너지 과소비형 모순점을 해결하는 방안으로 에너지
절약형 하이브리드 공조시스템을 개발하게 되었다.
▶▶ 초절전형 클린룸 공조시스템 설계의 중요성
경제적인 클린룸 공조시스템 선정은 발주자가 설계자에게 주문하는 처음단계인 [생산공정의 파악], [에너지의 분석]을 통하여 클린룸 공조시스템 구성 설계단계에서 이미 에너지 경제성을 검토하여 반영되어져야 하다는 것은 클린룸의 연간운영비를 절약하는데 매우 중요하다.

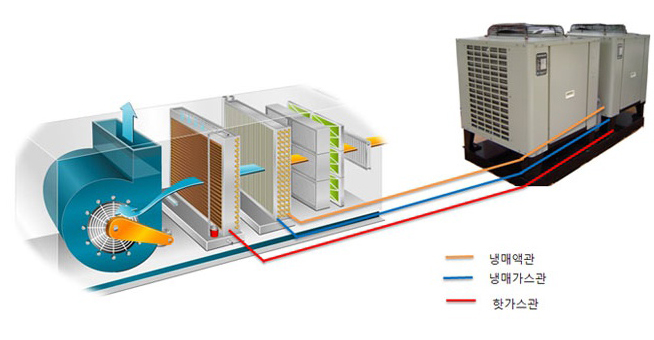

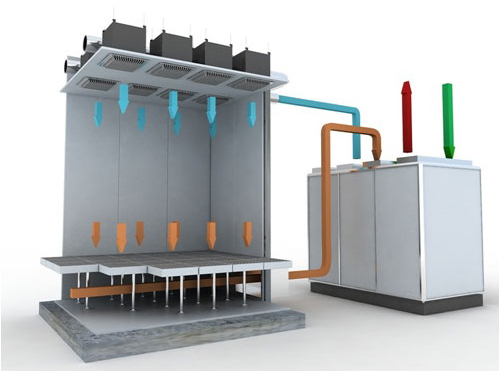

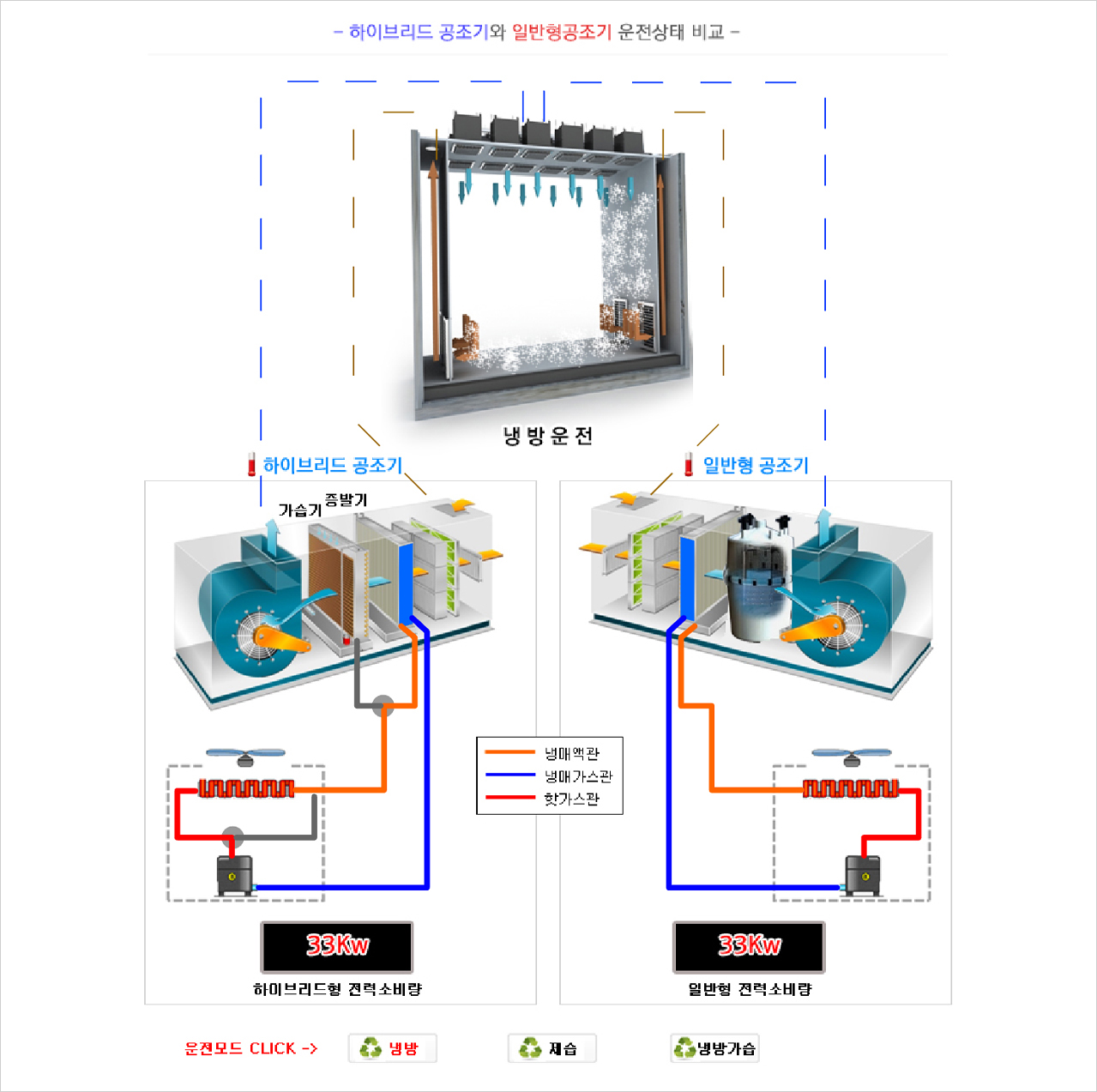

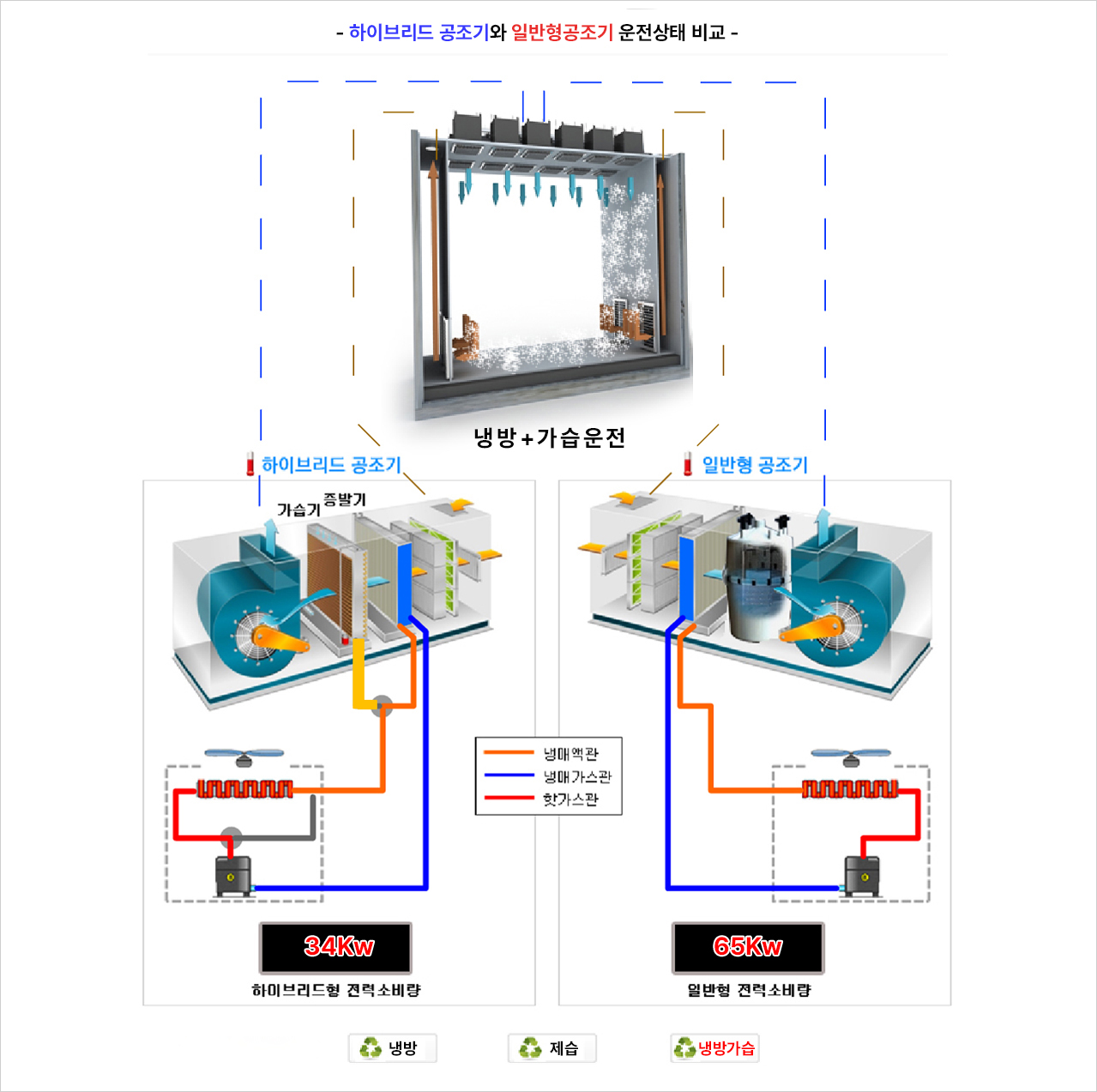

▶▶ 하이브리드 에너지 절약 공조시스템의 원리
종래의 공조기는 공기를 냉각하는 과정에서 발생되는 실외기의 폐열을 대기중에 방사였으나, 하이브리드 공조기는 대기중에 방사되는 폐열에너지를 회수하여 별도의 에너지 공급이 없이 물을 기화시켜 습도를 조절하고 또한, 여름 철 외기의 습도가 높아 제습을 하는 과정에서 과냉각으로 공기온도가 낮아 져 재가열이 하는데 많은 열에너지가 소모되는데, 하이브리드
공조기는 실외기의 폐열을 회수 재가열용으로 온도를 보정하여 일정하게 유지하는 에너지절약형 공조시스템입니다.

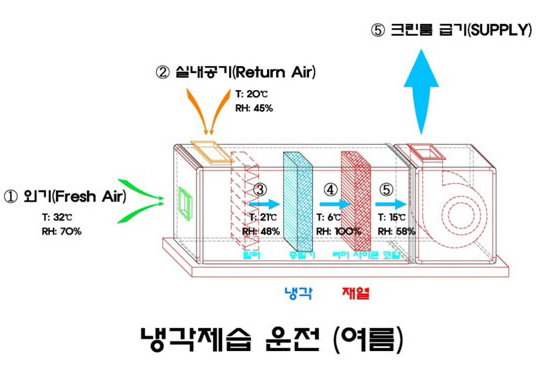

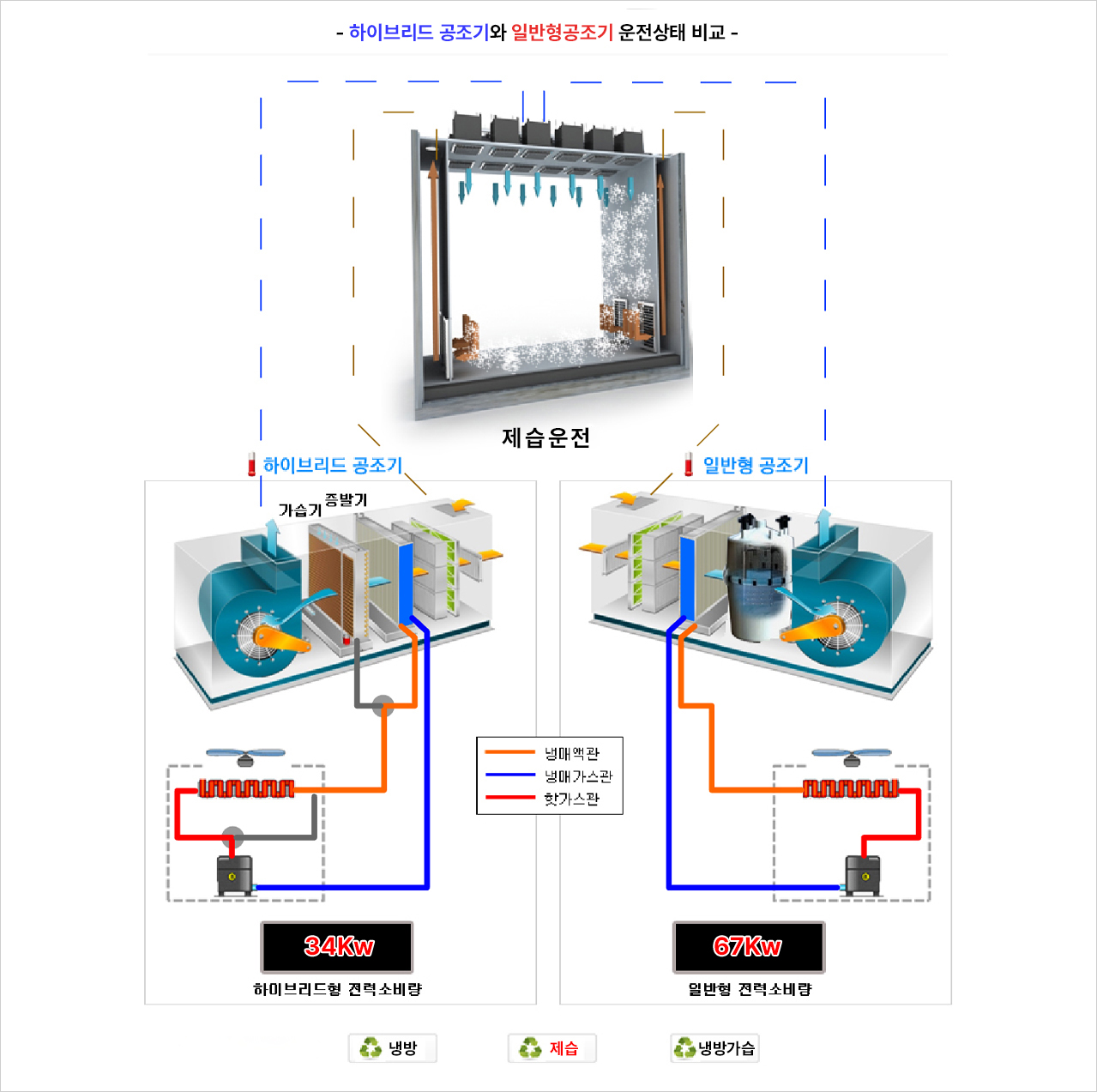

▶▶ 공조기의 냉각제습운전
습도가 높은 여름 철 외기를 클린룸 내부에 공급하면 상대습도가 높아져 제습이 필요로 하게되는데 습도를 조절하기 위해서 공조기에서 냉각제습운전이 이루어져 실내의 온도가 낮아져 온도를 보상하기 위해서 가열을 하게되는데 , 냉각제습운전
모드에서 실외기로 부터 버려지는 열을 공조기에 재활용하고, 응축기의 온도가 낮아져 냉동기의 성적계수가 향상되므로 상
당량의 에너지 비용을 절감 할 수 공조시스템이다.

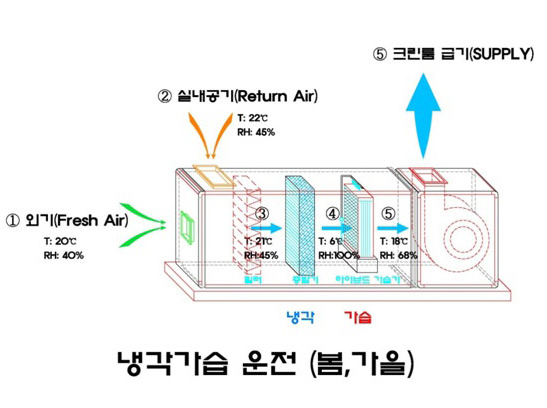

▶▶ 공조기 냉각제습운전
봄,가을 대기가 건조한 상태에서 클린룸 내부에 공기를 공급하면 습도는 낮아지고 또한, 내부의 냉방부하가 높은 상태에서
계속해서 냉동기를 가동하게되면 실내는 더욱 건조하게되는데 이때, 습도를 조절하기 위해서 실외기에서 버려지는 열을
활용하여 가습기의 보급수의 온도를 상승시켜 가습하게되면 습도조절을 용이하게 할 수 있고, 응축기의 온도가 낮아져 냉동기의 성적계수가 향상되므로 이석이조의 효과 얻을 수 있는 에너지 비용을 절감 할 수 공조시스템이다.
|
|
크린룸 적용사례 및 에너지비교
|
| |
| 구분 |
기존 공조기
|
에너지 절약형 공조기 |
비 고
|
| 클린룸 현황 |
위 치: 경기도 시흥시 정왕동
면 적: 78㎡ |
Class: 10,000
온도: 22℃ ±1℃ 습도: 50% ±5% |
|
| 시스템 구성 |
온도가 높을 때는 냉동기를 가동하고, 낮을때는 보일러를 가동하여 온도를 조절한다. 실내의 습도 조절은 물을 전기히터로 가열가습하여 습도를 조절하므로 전력소모량이 크고 냉방부하가 증가하여 냉동기 가동시간이 길어진다. |
공조기 운전과정에서 응축기로부터 대기중에 방사되는 열에너지를 회수하여 별도의 에너지 공급없이 물의 온도를 높여 습도를 조절하고 공기를 가열하여 온도를 일정하게 유지하는 에너지 절약형 공조 시스템이다. |
|
| 사양 |
냉 방 능 력 |
159,000 ㎉/h |
|
| 재 열 능 력 |
67,500 ㎉/h |
|
| 가 습 능 력 |
30 kg/h |
|
| 에너지소모량 |
전력 |
급 기 팬 |
DS #7 |
37 kw |
|
| 압 축 기 |
30HP× 2 |
44 kw |
|
| 재열 |
전기보조히터 |
- |
34kw |
30kw |
|
| 핫가스 히터 |
- |
해당없음 |
41,700㎉/h (0 kw) |
폐열회수 |
| 온수 보일러 |
75,000㎉/h |
0.25kw |
해당없음 |
|
| 순 환 펌 프 |
210ℓ/min |
2.2kw |
해당없음 |
|
| 가 습 기 |
30kg/h |
32kw |
0.3 kw |
|
| 응 축 기 팬 |
1kw×4×2 |
8kw |
8kw |
|
| 계 |
76.45 kwh |
38.3 kwh |
|
| 가스 |
온수보일러 |
75,000㎉/h |
8.5 N㎥/h |
해당없음 |
|
| 검토결과 |
운전조건에 따라 다소 차이가 발생되고 있으나 최대 에너지 비용 55%로 절약 |
|
|
|
※ · 단가: 96 원/kwh, 도시가스 단가: 611.17 원/㎥
▶▶ 사진으로 비교하는 크린룸 공조기 (고효율 설비도입)
| 구 분 |
기존 크린룸 공조기 |
크린룸 에너지 절약형 공조기 |
| 가습기 |
 |
 |
기존 공조기의 내부의 가습기 상태
귀사의 공조기도 내부를 확인 해보세요 |
에너지 절약형 공조기 내부에 장착된 하이브리드 가습기의 청결한 상태. |

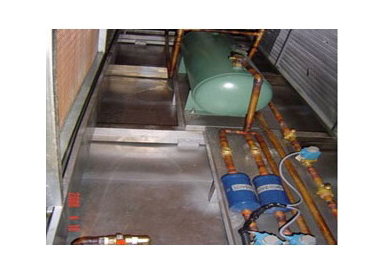

| 재열코일 |
 |
 |
| 습도가 높은 상태에서 재가열에 필요한 보일러,전기히터기 필요치 않다. |
핫가스를 이용하기 때문에 별도의 설비가 필요치 않아 단순한 구조의 설비 |
|
|
| |
|
|
|
제품의 특징 |
| |

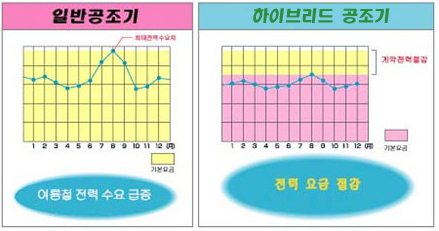

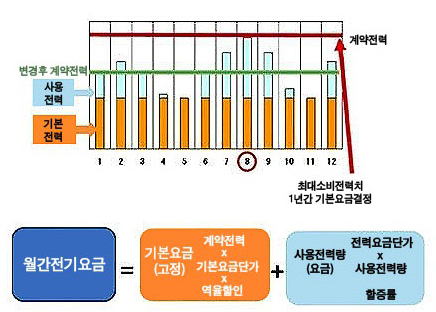

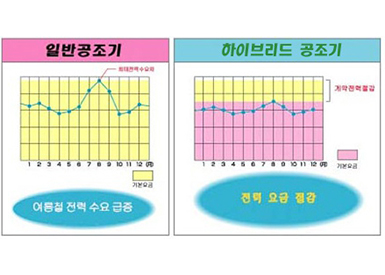

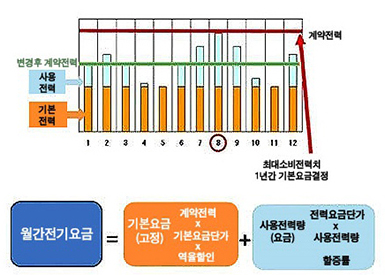

▶▶ 수전설비용량 축소
 |
|
가습기 및 재열히터의 전력소모량이 현저히 적어 수전설비용량 축소가 가능하다. |
▶▶ 확실한 에너지 비용 절약
 |
|
* 폐열을 회수하여 재활용 하므로 에너지 비용을 절감한다.
* 수전설비용량 축소로 기본요금을 절감할 수 있다. |

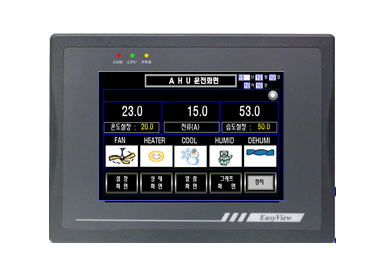

▶▶ 정밀한 온도, 습도 제어
 |
|
* 클린룸 온도 및 습도의 실내에 따라 정밀제어 가능한 스마트 콘트롤러 채택
* 온·습도 조건의 편차 값에 따라 운전조건 재설정하여 절전모드로 운전 |

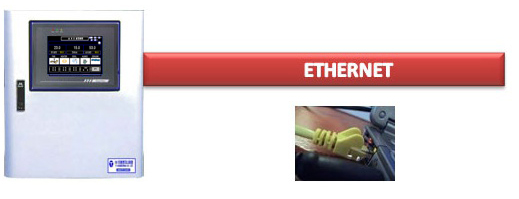

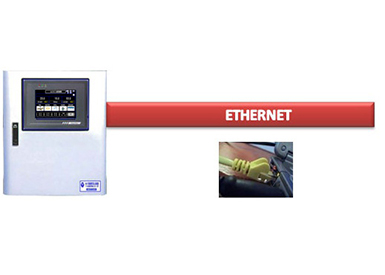

▶▶ 인터넷 원격제어 서비스
* 인터넷 웹 상에서 온도, 습도 설정변경이 가능하다.
* 클린룸 공조기의 운전상태를 언제 어디서나 확인이 가능하다.

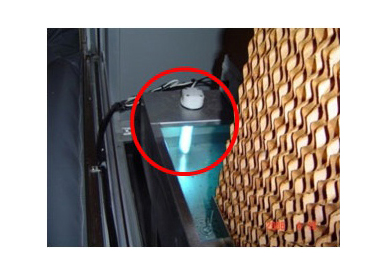

▶▶ 강력한 살균효과 (클린 공조기)
|
|
* 가습기의 내부에 세균번식을 억제하는 U.V살균램프가 장착되어 있다.
* 가습수를 가열하지 않으므로 백분현상이 발생하지 않는 클린 공조기이다. |
▶▶ 황사 및 미세먼지 제거
 |
|
* 봄철 황사에 대비한 물로 공기를 깨끗하게 세척 한다.
* 공기 중에 미세한 분진을 제거하므로 필터의 교환주기 연장이 가능하다. |

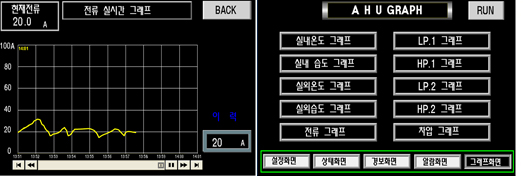

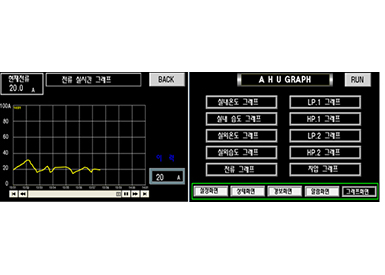

▶▶ 온도, 습도, 전류 디지털 레코딩
* 클린룸의 온· 습도 값이 디지털로 기록되어 과거의 실내환경의 모니터링 할 수 있다.
* 공기 중에 미세한 분진을 제거하므로 헤파필터의 교환주기 연장이 가능하다.
▶▶ 연간에너지 사용량 분석
* 장비에 전원 스위치를 넣으면 시간에 비례하여 10분 단위로 평균 전류값을 저장한다.
* 연간,월간, 주간,시간 단위의 전력소비량의 분석이 가능하다.

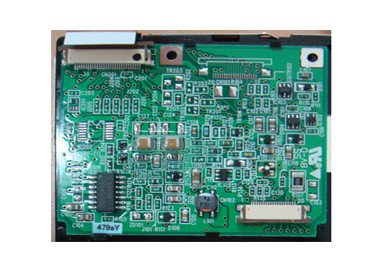

▶▶ 스마트 콘트롤러 채택
 |
|
* 클린룸의 온˙습도를 감지하여 스마트 콘트롤러 스스로 연산하므로 최적의 공조운전.
* 설정조건에 적합하도록 정밀한 온·습도 제어가 가능하다. |
|
| |
|
|
공조기 사양 |
 |
T1AH-
H0200 |
T1AH-
H0300 |
T1AH-
H0360 |
T1AH-
H0450 |
T1AH-
H0540 |
T1AH-
H0720 |
T1AH-
H0900 |
T1AH-
H1000 |
| 냉방능력 |
Kcal/h |
58,000 |
87,000 |
116,000 |
145,000 |
174,000 |
232,000 |
290,000 |
348,000 |
| 재열능력 |
Kcal/h |
70,000 |
120,000 |
195,000 |
237,000 |
263,000 |
390,000 |
474,000 |
526,000 |
| 가습장치 |
ℓ/h |
9 |
13 |
18 |
23 |
27 |
36 |
45 |
50 |
| 외형치수 |
높이 |
㎜ |
1,800 |
2,110 |
2,110 |
2,420 |
2,420 |
2,420 |
2,420 |
2,420 |
| 폭 |
㎜ |
1,660 |
1,880 |
2,350 |
2,430 |
2,820 |
3,080 |
3,720 |
3,810 |
| 길이 |
㎜ |
3,450 |
3,500 |
3,700 |
3,800 |
3,800 |
100 |
4,550 |
4,550 |
| 증 발 기 |
MULTI PASS CROSS FINED TUBE |
급기
송풍기 |
형 식 |
- |
DS #3-1/2 |
DS #4 |
DS #4-
1/2 |
DS #5 |
DS #5 |
DS #6 |
DS #7 |
DS #7 |
전동기
출력 |
HP |
10 |
15 |
15 |
20 |
20 |
25 |
40 |
40 |
| kw |
7.5 |
11 |
11 |
15 |
15 |
19 |
30 |
30 |
| 풍 량 |
CMM |
200 |
300 |
360 |
450 |
540 |
720 |
900 |
1,000 |
| 기외정압 |
㎜Aq |
135 |
135 |
135 |
135 |
135 |
135 |
135 |
135 |
| PA |
1323 |
1323 |
1323 |
1323 |
1323 |
1323 |
1323 |
1323 |
환기
송풍기 |
형 식 |
- |
DS #3 |
DS #3-1/2 |
DS #4 |
DS #4-1/2 |
DS #4-1/2 |
DS #5-1/2 |
DS #6 |
DS #7 |
전동기
출력 |
HP |
7 |
10 |
15 |
15 |
20 |
20 |
25 |
25 |
| kw |
5.5 |
7.5 |
11 |
11 |
15 |
15 |
19 |
19 |
| 풍 량 |
CMM |
200 |
300 |
360 |
450 |
540 |
720 |
900 |
1,000 |
| 기외정압 |
㎜Aq |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
| PA |
490 |
490 |
490 |
490 |
490 |
490 |
490 |
490 |
| 필터 |
PRE |
% |
AFI 80% |
| MEDIUM |
% |
NBS 90% |
재열
장치 |
형 식 |
- |
HOT GAS COIL + ELECTRIC HEATER |
| 전기히터 |
kw |
20 |
30 |
40 |
55 |
60 |
80 |
110 |
120 |
| 핫가스 |
㎉/h |
52,800 |
94,200 |
160,600 |
189,700 |
211,400 |
321,200 |
379,400 |
422,800 |
가 습
장 치 |
Type |
HYBIRD |
| KW |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.4 |
0.4 |
0.4 |
콘덴싱
유닛 |
모델 |
T1CD-100 |
T1CD-150 |
T1CD-200 |
T1CD-250 |
T1CD-300 |
T1CD-400 |
T1CD-500 |
T1CD-600 |
| SET |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
응
축
기 |
형 식 |
- |
MULTI PASS CROSS FINED TUBE |
| 팬 |
- |
PRORELLER FAN |
| 풍량 |
CMM |
230 |
300 |
330 |
400 |
500 |
570 |
720 |
1,050 |
전동기
출력 |
kw |
0.4x8P |
0.4x8Px2 |
0.4x8Px2 |
0.75x8Px2 |
0.75x8Px3 |
0.75x8Px3 |
0.75x8Px4 |
0.75x8Px4 |
압
축
기 |
형 식 |
- |
SCROLL/SEMI-HERMETIC |
| 출 력 |
kw |
7.5 |
11 |
15 |
19 |
22 |
30 |
37.5 |
45 |
| 기동방식 |
|
순차직입기동 |
Y-Δ기동 |
| 냉 매 |
R-22 |
| 냉매제어장치 |
감온식 자동 팽창변 |
배관
치수 |
가 스 관 |
inch |
1-1/8 X 2 |
1-1/8 X 2 |
1-5/8 X 2 |
2-1/8 X 2 |
2-1/8 X 2 |
2-1/8 X 2 |
2-1/8 X 2 |
2-1/8 X 2 |
| 액 관 |
inch |
5/8 X 2 |
3/4 X 2 |
3/4 X 2 |
7/8 X 2 |
7/8 X 2 |
1-1/8 X 2 |
1-1/8 X 2 |
1-1/8 X 2 |
| 급수 |
A |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
| 배수 |
A |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
전기
특성 |
전 원 |
|
AC 3φ 380V 60HZ |
| 소비전력 |
kw |
49 |
72 |
94 |
122 |
139 |
179 |
240 |
265 |
| 인입전선 |
㎟ |
60 |
100 |
60 |
100 |
150 |
150 |
200 |
200 |
| 차단기 |
A |
ABS203b |
ABS403b |
ABS403b |
ABS403b |
ABS603b |
ABS603b |
ABS603b |
ABS603b |
|
| |
※ 규격 및 사양은 제품의 향상등으로 사전예고 없이 변경될 경우가 있습니다. |
