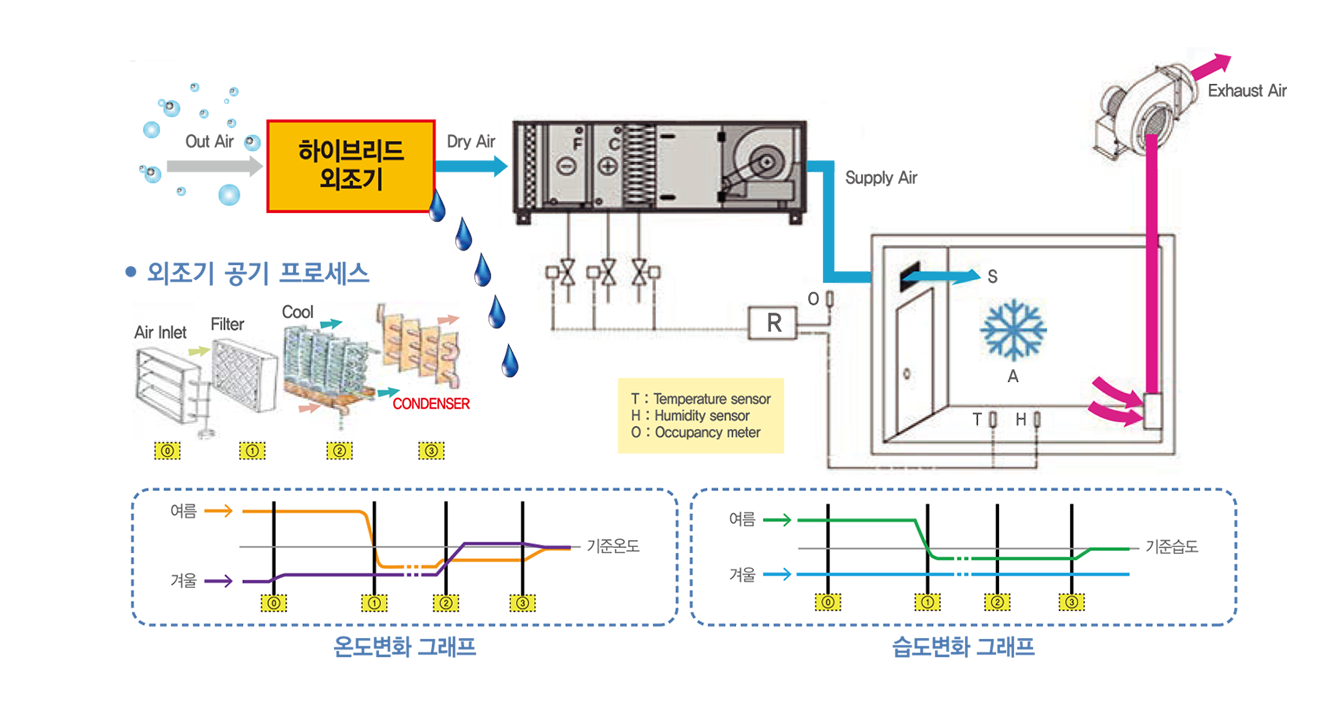

실내의 환경 조건을 엄격히 관리가 필요한 실(항온항습, 크린룸)에 1차적으로 외기부하를 처리시킨 후, 공기조화기의 외기 도입구에 처리된 공기를 공급하는 장치로 정의할 수 있습니다.

즉, 여름철의 경우는 외기의 온도와 습도가 높으므로 공기조화기만으로 부하 처리가 부족한 경우, 외조기에서 1차 Pre-cooling 한 후에 공기의 온도와 습도를 낮추어 공급하면, 공기조화기에서는 항상 일정한 부하로 운전하게 됩니다. 또한 겨울철의 경우는 외기가 설정 온도 보다 매우 낮아 공기조화기만으로 부하 처리가 어려운 경우, 외조기를 설치하면 실내 환경을 적정하게 유지 시킬 수 있습니다. 외조기의 선정은 실내부하, 외기조건, 기존 공조기의 부하처리 능력 등에 따라서 산정합니다.

• 1) 기존 설비의 증설로 공조부하가 증가하여 공조기만으로 온·습도제어가 불가한 경우
• 2) 여름철 높은 습도로 많은 에너지 비용이 상승된 경우
• 3) 여름철 습도 제어가 불가한 경우
• 4) 여름철 실내 온도가 규정치 이상으로 상승한 경우
• 5) 겨울철 외기 온도가 낮아 실내의 온도 편차가 심한 경우

• 1) 반도체 제조공정, 제약공정, 화학약품 제조공정, 도장공정, 병원수술실, 음압격리병실, 식품공정 악취공정, 유독가스 취급공정 등에 다양하게 필요로 한다.
• 2) 크린룸의 양압을 조절하기 위해서는 공조기를 멀티로 연결해야 한다.

• 1) 풍량의 변동량을 고려하여 가변풍량장치를 설치한다.
• 2) 실내의 기준 온·습도 편차를 고려하여 냉각 및 난방 용량을 결정한다.

설치전	L사 설치 현황	설치후
	공기조화기 - 풍량:132,000CMM - 정압:120mmAq - 냉방용량:767580w - 난방용량:367503w - 송풍기 동력:37kw x 2대 - 실외기 동력:39.3kw x 4대 보일러 - 증기용량:0.8ton/h x 2대 하이브리드 외조기 - 풍량: 90,540CMM - 실외기 동력:15kw x 2대

문제점

크린룸 내부의 습도기준이 50%이나, 65%이상 증가하는 문제점 발생

해결책

공조기 후면에 하이브리드 외조기를 설치하여 정상 범위에서 습도 조절함

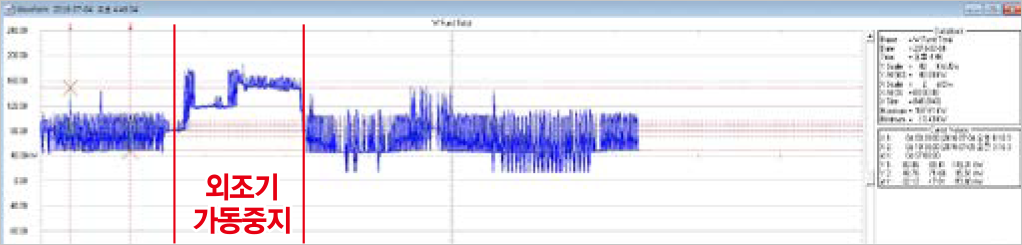

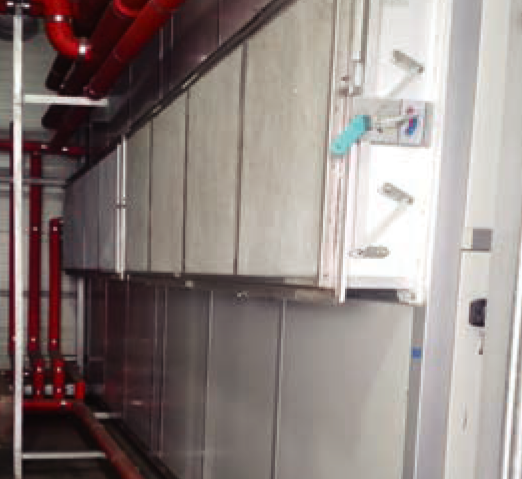

설치전

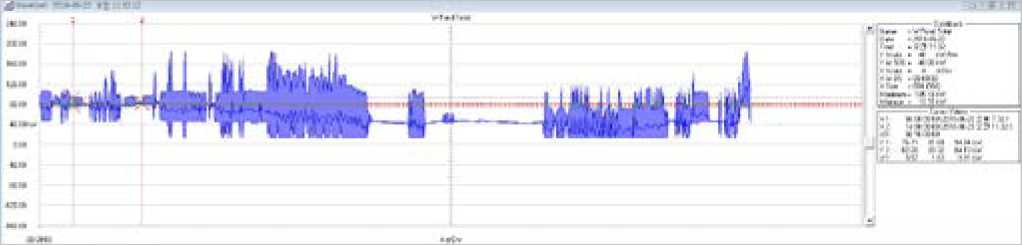

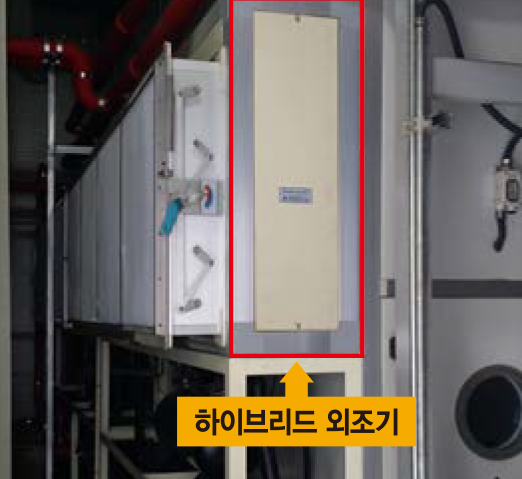

설치후

효과

• 1) 습도를 정상범위에서 조절함
• 2) 증기보일러 0.8ton x 2대를 가동중단
• 3) 재열부하 절감으로 에너지 비용 절감
• 4) 실외로 버려지는 열을 저감시켜 전력사용량 현저히 절감
