항온항습기 구입시 최우선 고려사항 확인하세요? |
| |
 |
| |
공기제어는 에너지 과학입니다. 일명, "항온항습기는 전기먹는 하마"라고 합니다.
한전의 전기요금의 현실화로 인하여, 기업의 제조원가에 전기요금이 차지하는 비중이 날로 증가하여 에너지 다소비업종의 기업경재력은 전기요금에 달려있다고 하여도 과언이 아닙니다.
1) 항온항습기에 소요되는 동력을 확인하십시오?

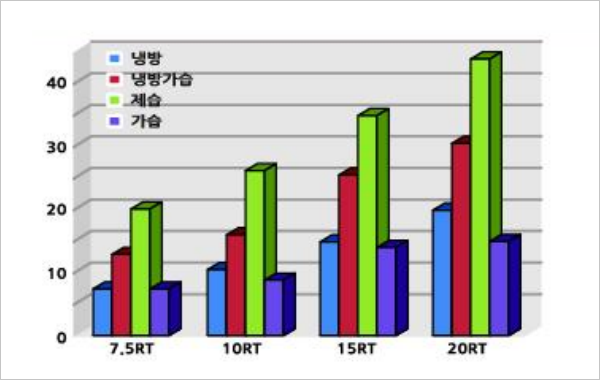

① 콘트롤러를 조작하여, 공조기 운전조건(제습, 가습, 냉방, 난방)상태에서 전력소비량을 확인하세요.

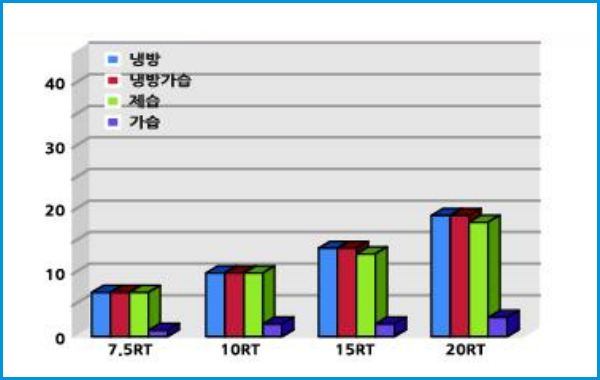

② 하이브리드형 공조기를 적용하면, 일반적인 조건에서 크린룸에 사용되는 수전용량을 감축할 수 있습니다.
절전형 하이브리드 공조기의 적용을 검토해보세요.

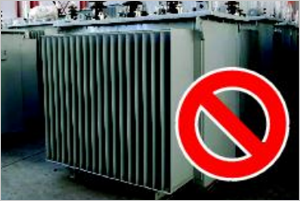

2) 항온항습기 전력소모량 때문에 변압기 용량이 부족하지 않은가?
항온항습시설의 전력요금 누진 및 변압기에 과부하로 인하여, 피크전력 시간때 전력공급이 차단되는 경우가 없는지 확인하세요.
3) 귀사에서 절전형 항온항습기를 사용하고 계십니까?
항온항습을 유지하기 위해 냉동기를 가동하게 되면, 압축기에서 아까운 열에너지가 버려지게 되는데, 이 열에너지를 활용하여 온도 및 습도를 조절하는 장비가 에너지절약형 항온항습기 입니다.
|
|

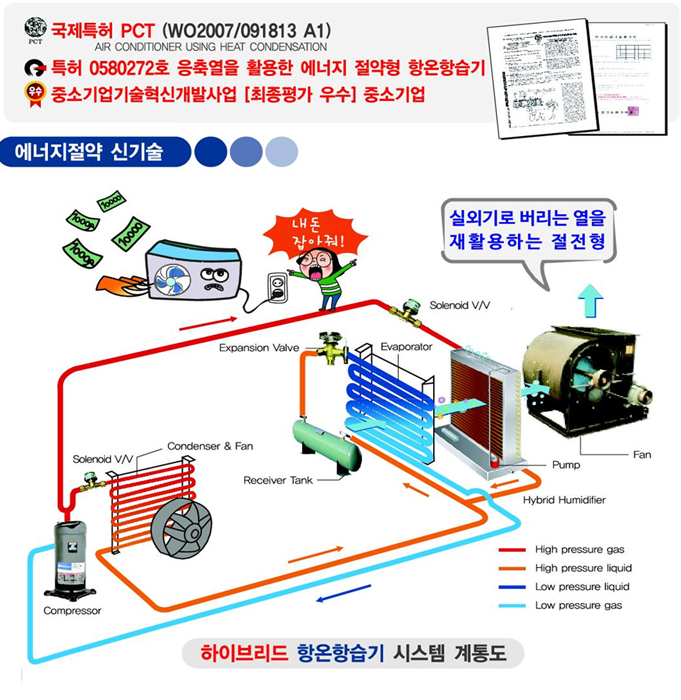

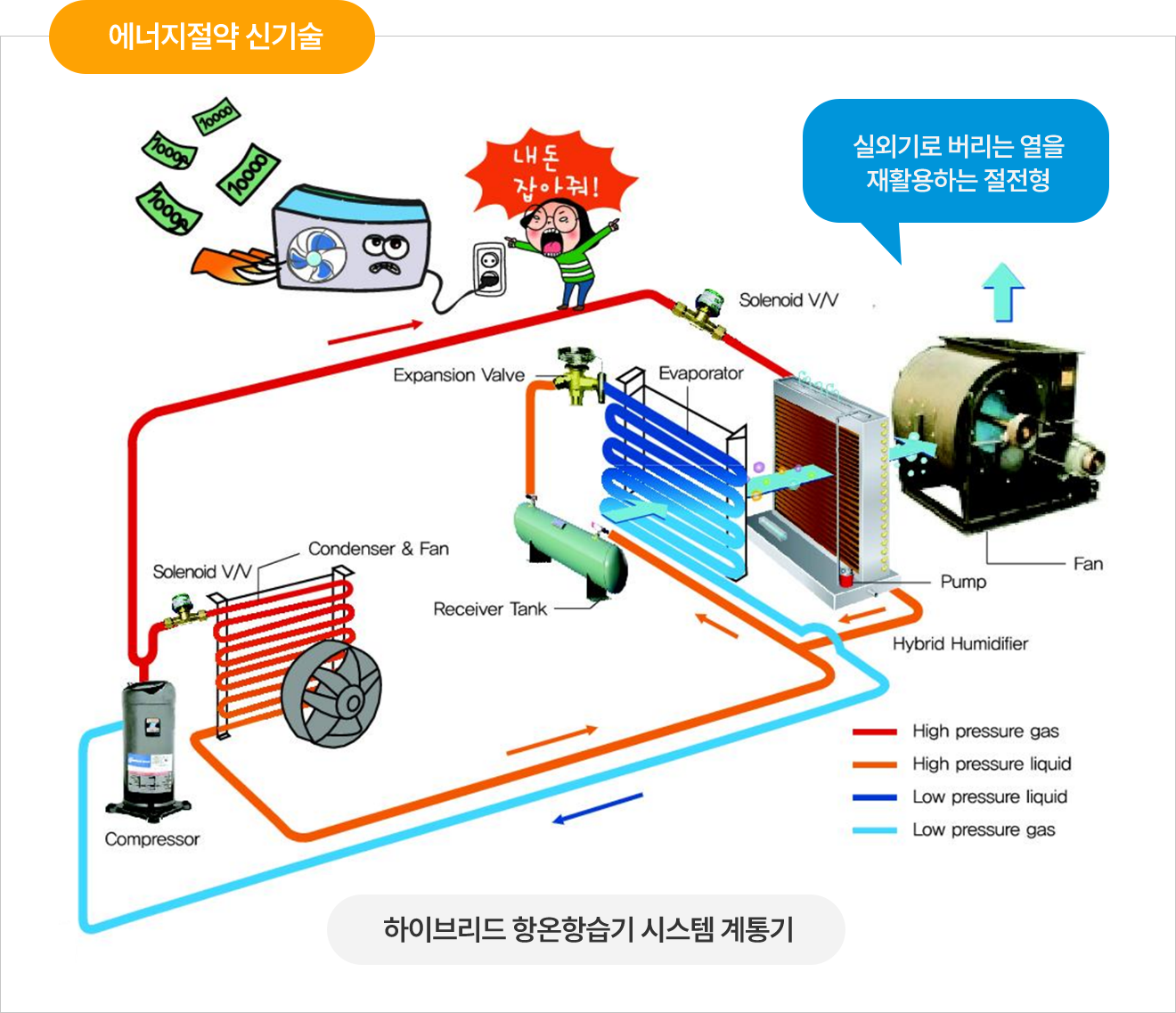

하이브리드 항온항습기란? |
| |
 |
| |
실내의 환경을 적정한 온.습도 및 청정도를 유지하기 위해 실외기(냉동기)를 가동하게 됩니다.
이때 실외기에서 아까운 열에너지가 버려지게 되는데, 이 에너지를 재활용하여 별도의 에너지 공급없이 물을 증발시켜 습도조절 및 공기를 가열하여 항상 일정한 온.습도를 유지할 수 있게 만든 신기술의 제품을 하이브리드 항온항습기라고 합니다.
|
|
항온항습기 비교 |
| |
 |
|
 |

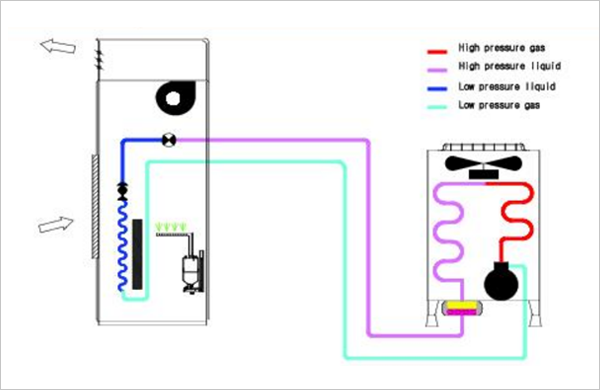

일반형 항온항습기는 단순기능(냉방기+난방기+가습기)을 단독적으로 작동시켜 항온항습의 조건을 구현한다.
(예, 냉방가습운전 : 냉동사이클 냉방운전하면서, 동시에 가습기는 전기로 물을 끓여서 습도조걸하므로, 냉방능력이 떨어짐)
|
|

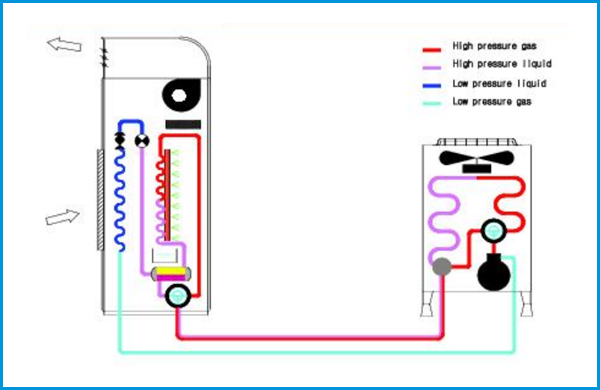

하이브리드형 내동사이클의 4요소인 압축기, 응축기, 팽창밸브, 증발기를 종합적으로 제어하여, 운전모드별로 각각의 기기를 최적의 운전상태로 제어한다.
(예, 냉방가습운전 : 냉동사이클 운전과정에서 실외기에 버려지는 열을 활용하여 습도를 조절하므로, 냉방능력이 향상된다.)
|
 |
|
 |

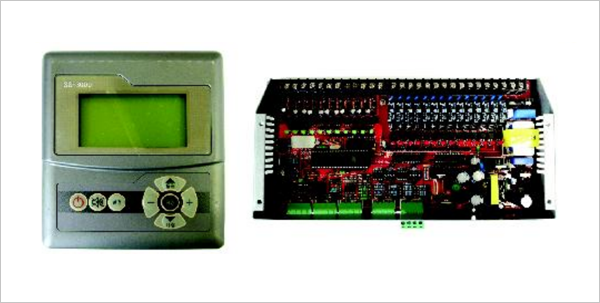

| 사용자가 설정한 조건에 따라, 단순한 항온항습기 각종 장치를 작동시켜서 일정의 조건을 구현하는 마이컴방식을 채택하고 있어, 항온항습기 종합적인 운전상태의 감시는 불가하고 단위별 기기의 작동상태만을 확인할 수 있다. |
|
실내환경 조건에 따라서 운전모드를 최적운전 조건으로 연산하여, 절전운전모드를 진행하도록 프로그래밍되어 있으며, 또한 터치스크린의 소프트한 터치조작으로 작동상태를 확인할 수 있다. 항온항습기의 상태를 인터넷을 통하여 원격제어 및 상태감시 가능한 스마트 컨트롤러방식을 채택하고 있다.
|
 |
|
 |
| |
|
|
|
| |
|
|
하이브리드 항온항습기의 특징 |
| |
|
| |
 |
|
 |
가습열원(전기나 보일러) 없이도 안정적인 가습효과 실외로 버려지는 아까운 폐열을 회수하여 다시쓰는 Recycle 시스템
|
|
가습을 위해 별도의 열원이 불필요하므로 막대한 에너지를 소비하는 보일러 설비가 불필요 재열을 위해 필요한 전기 히터 용량을 약 50% 절약
|
 |
|
 |
가습을 위한 별도의 에너지가 필요치 않으며, 고온다습한 여름철 습도조절에 필요한 재열히터에 별도의 에너지가 필요하지 않으므로 전력비를 현저히 절감
|
|
컬러풀한 터치스크린 적용으로 한눈에 운전상황 파악. 인터넷 연결로 세계 어디서나 인터넷이 되는곳이면 모니터링 및 컨트롤 가능
|
 |
|
 |
|
사용자의 편리성을 위해서 강화된 예약기능은 스마트컨트롤러의 주간, 요일, 일 시간단위로 예약시간을 간단한 소프트터치만으로 예약 |
|
실내. 외의 온도, 습도를 감지해 스마트컨트롤러가 스스로 연산하므로 최적의 운전조건을 수행. |
| |
|
|
|
| |
|
|
T1만이 할 수 있는 (에너지절약+특수설계) |
| |
 |
 |

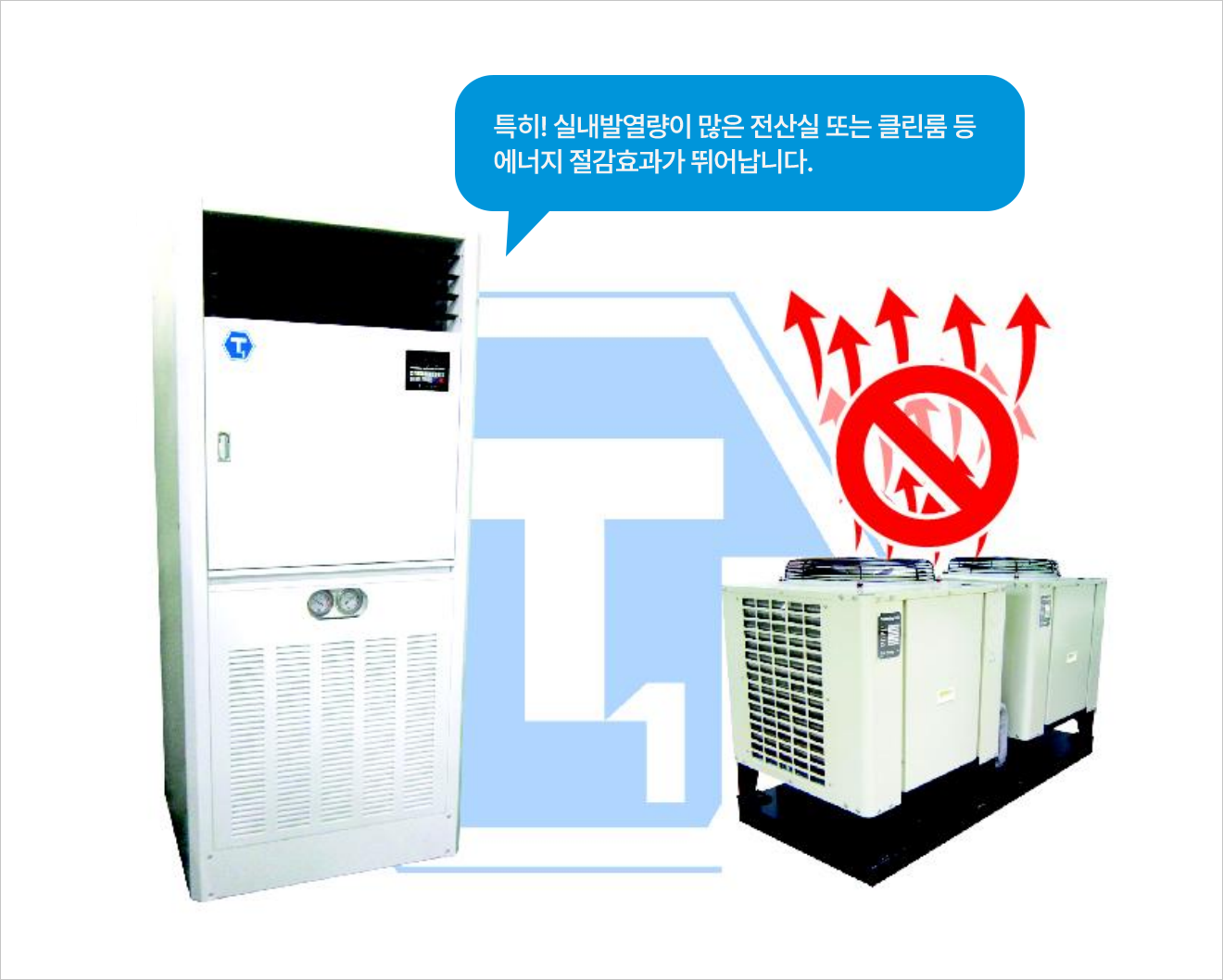

압축기에서 버려지는 열을 이용하여 전기가열기 및 가습기의 동력을 사용치 않으므로 수전설비의 증설없이 항온항습시설을 증설할 수 있습니다. |
 |
 |
식물을 재배하는 시설원예 또는 물품보관시설 등 간혈운전이 필요한 경우 예약운전을 주간, 요일, 일, 시간 단위로 예약제어가 가능합니다. |
 |
 |

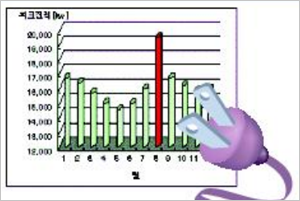

연간 에너지 소비량 분석 및 여름철 피크전력관리를 위해서 다원화된 이중 냉각시스템으로 해결방안을 제공합니다. |
 |
 |

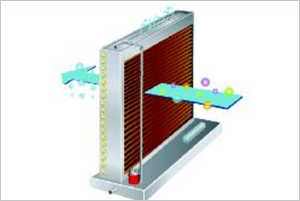

물을 가열하지 않고, 자연현상을 이용하여, 건조한 공기는 표면적이 큰 가습여재를 통과하면서 여재의 수막에 공기가 접촉하여 물을 기화시키는 친환경 자연가습방식을 적용하였습니다. |
 |
 |

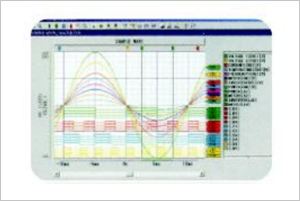

온도, 습도 상태에 따라서 품질의 영향을 미치는 미생물배양실, 실험실 등의 실내환경 상태를 디지털데이터 기록으로 보관하여, 실내환경의 문제점 발생시 추적조사가 가능합니다. |
 |
 |

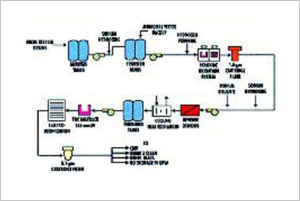

항온항습기 운전과정에서 압축기에 발생되는 폐열을 재활용하여 반도체, 식품공장 등 공장에 사용되는 고순도 순수의 온도예열용도로 활용되므로 운전비를 절감 할 수 있습니다. |
|
| |
|
|
T1 항온항습기 공냉식 (하이브리드형) |
 |
TITH-
030AS(H) |
TITH-
050AS(H) |
TITH-
060AS(H) |
TITH-
075AS(H) |
TITH-
100AS(H) |
TITH-
150AS(H) |
TITH-
200AS(H) |
TITH-
300AS(H) |
| 능력 |
냉방 |
kcal/h |
8,100 |
13,500 |
16,500 |
20,500 |
27,000 |
40,500 |
54,000 |
84,000 |
| 재열 |
kcal/h |
7,740 |
12,900 |
20,640 |
26,640 |
28,800 |
34,400 |
43,000 |
51,600 |
| 가습 |
kg/h |
2.5 |
5.5 |
6.5 |
6.5 |
7 |
9 |
13.5 |
15 |
외형
치수 |
높이 |
mm |
1,935 |
1,935 |
1,935 |
1,935 |
1,935 |
2,000 |
2,000 |
2,100 |
| 폭 |
mm |
850 |
940 |
1,250 |
1,250 |
1,500 |
1,900 |
1,900 |
2,500 |
| 깊이 |
mm |
800 |
800 |
900 |
900 |
1000 |
1100 |
1100 |
1100 |
| 증발기 |
MULTI-PASS CROSS FINNER TUBE TYPE |
| 송풍기 |
형식 |
- |
SIROCCO FAN |
| 규격 |
AS |
103DD |
106DD |
107DD |
200DD |
106DDx2 |
200DDx2 |
200DDx2 |
200DDx3 |
| 풍량 |
CMM |
33 |
55 |
66 |
81 |
110 |
160 |
220 |
330 |
| 전동기 |
KW |
0.4 |
0.75 |
0.75 |
0.75 |
0.75x2 |
0.75x2 |
1.1x2 |
1.1x3 |
| 필터 |
POLYSTER (AFI55%) |
재열장치
|
- |
HOT GAS COIL + ELECTRIC HEATER |
| KW |
3 |
5 |
5 |
6 |
7 |
10 |
12 |
14 |
가습
장치 |
- |
HYBRID TYPE |
| KW |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.2 |
0.2 |
| 압축기 |
- |
SCROLL |
| KW |
2.2 |
3.75 |
2.2x2 |
5.5 |
3.75x2 |
5.5x2 |
7.5x2 |
11.3x2 |
| 응축기 |
CMM |
68 |
120 |
136 |
200 |
240 |
400 |
440 |
600 |
| KW |
0.1 |
0.2 |
0.1x2 |
0.3x2 |
0.2x2 |
0.3x4 |
0.4x4 |
0.55x4 |
| 냉매 |
R-22 |
| 냉매제어장치 |
감온식 자동 팽창변 |
배관
치수 |
가스 |
mm |
ø15.88 |
ø19.05 |
ø15.88x2 |
ø22.2 |
ø19.05x2 |
ø22.2x2 |
ø25.4x2 |
ø28.58x2 |
| 액관 |
mm |
ø12.7 |
ø15.88 |
ø12.7x2 |
ø19.05 |
ø15.88x2 |
ø19.05x2 |
ø22.2x2 |
ø25.4x2 |
| 급수 |
mm |
ø6.35 |
ø6.35 |
ø6.35 |
ø6.35 |
ø6.35 |
ø6.35 |
ø6.35 |
ø6.35 |
| 배수 |
PT |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| 전원 |
AC3ø 220, 380, 440V 60Hz |
전기
용량 |
전기 |
KW |
6 |
10 |
11 |
13 |
17 |
24 |
31 |
42 |
| 전선 |
㎣ |
3Cx6SQ |
3Cx10SC |
3Cx10SC |
3Cx10SC |
3Cx16SC |
3Cx25SC |
3Cx25SC |
3Cx38SC |
| 차단 |
A |
30 |
40 |
50 |
50 |
75 |
100 |
100 |
125 |
※ 본 제품은 기술개발에 따라 예고없이 변경될 수 있습니다.
● 보조히터의 용량은 실내부하 조건에 따라 변동될 수 있습니다.
|
| |
|
|
T1 항온항습기 수냉식 (하이브리드형) |
|
TITH-
030WD(H) |
TITH-
050WD(H) |
TITH-
060WD(H) |
TITH-
075WD(H) |
TITH-
100WD(H) |
TITH-
150WD(H) |
TITH-
200WD(H) |
TITH-
300WD(H) |
| 능력 |
냉방 |
kcal/h |
8,100 |
13,500 |
16,500 |
20,500 |
27,000 |
40,500 |
54,000 |
84,000 |
| 재열 |
kcal/h |
7,740 |
12,900 |
20,640 |
26,640 |
28,800 |
34,400 |
43,000 |
51,600 |
| 가습 |
kg/h |
2.5 |
5.5 |
6.5 |
6.5 |
7 |
9 |
13.5 |
15 |
외형
치수 |
높이 |
mm |
1,935 |
1,935 |
1,935 |
1,935 |
1,935 |
2,000 |
2,000 |
2,100 |
| 폭 |
mm |
850 |
940 |
1,250 |
1,250 |
1,500 |
1,900 |
1,900 |
2,500 |
| 깊이 |
mm |
800 |
800 |
900 |
900 |
1000 |
1100 |
1100 |
1100 |
| 증발기 |
MULTI-PASS CROSS FINNER TUBE TYPE |
| 송풍기 |
형식 |
- |
SIROCCO FAN |
| 규격 |
AS |
103DD |
106DD |
107DD |
200DD |
106DDx2 |
200DDx2 |
200DDx2 |
200DDx3 |
| 풍량 |
CMM |
33 |
55 |
66 |
81 |
110 |
160 |
220 |
330 |
| 전동기 |
KW |
0.4 |
0.75 |
0.75 |
0.75 |
0.75x2 |
0.75x2 |
1.1x2 |
1.1x3 |
| 필터 |
POLYSTER (AFI55%) |
재열장치
|
- |
HOT GAS COIL + ELECTRIC HEATER |
| KW |
3 |
5 |
5 |
6 |
7 |
10 |
12 |
14 |
가습
장치 |
- |
HYBRID TYPE |
| KW |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.2 |
0.2 |
| 압축기 |
- |
SCROLL |
| KW |
2.2 |
3.75 |
2.2x2 |
5.5 |
3.75x2 |
5.5x2 |
7.5x2 |
11.3x2 |
| 응축기 |
CMM |
Shell & tube |
| LPM |
38 |
66 |
75 |
98 |
130 |
198 |
265 |
400 |
| 냉매 |
R-22 |
| 냉매제어장치 |
감온식 자동 팽창변 |
배관
치수 |
가스 |
mm |
32 |
32 |
40 |
40 |
40 |
50 |
50 |
65 |
| 액관 |
mm |
32 |
32 |
40 |
40 |
40 |
50 |
50 |
65 |
| 급수 |
mm |
ø6.35 |
ø6.35 |
ø6.35 |
ø6.35 |
ø6.35 |
ø6.35 |
ø6.35 |
ø6.35 |
| 배수 |
PT |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| 전원 |
AC3ø 220, 380, 440V 60Hz |
전기
용량 |
전기 |
KW |
6 |
10 |
11 |
13 |
17 |
23 |
30 |
40 |
| 전선 |
㎣ |
3Cx6SQ |
3Cx10SC |
3Cx10SC |
3Cx10SC |
3Cx16SC |
3Cx25SC |
3Cx25SC |
3Cx38SC |
| 차단 |
A |
30 |
40 |
50 |
50 |
75 |
100 |
100 |
125 |
※ 본 제품은 기술개발에 따라 예고없이 변경될 수 있습니다.
● 실내조건 : 22 ± 2℃ DB, 50 ± 5% RH
● 외기조건 : 35℃
● 냉각수조건 : 입구수온 30℃
● 재열기는 기본적 핫가스로 사용 나머지 부분은 전기히터를 사용한다.
● 압축기 형식은 전원사양에 따라 왕복동식으로 사용할 수 있습니다.
● 30R/T이상도 주문에 의해 생산합니다.
● 보조히터의 용량은 실내부하 조건에 따라 변동될 수 있습니다.
|
| |
|
| |
|
