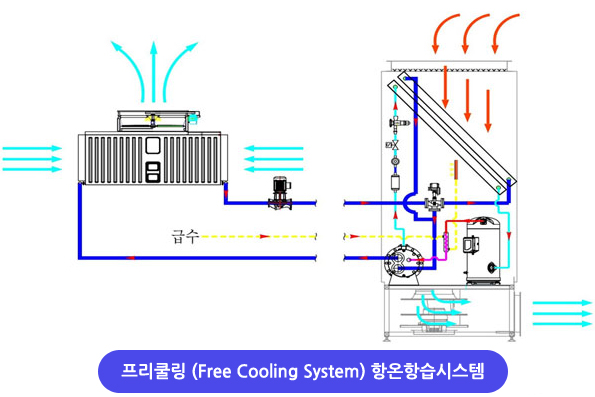

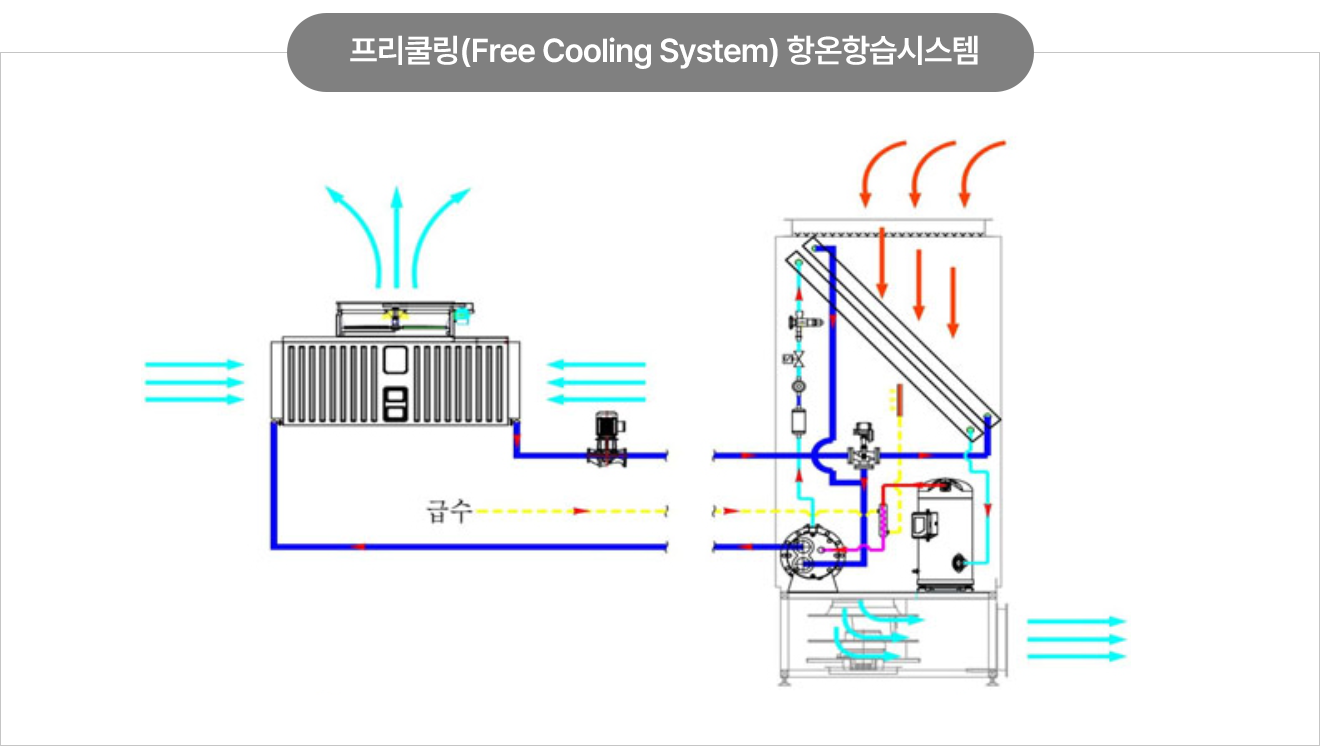

외기냉수 냉방시스템 (Free Cooling System)


외기냉수 냉방시스템 (Free Cooling System) 개요?


외기온도가 실내의 설정온도 보다도 낮은상태에서도 불구하고, 냉동기를 가동시켜 냉방을 실시하고 있다.
특히, 실내의 발열부하가 큰 전산실, 항온항습실, 클린룸 등에서 냉방으로 많은 에너지를 소모하게 된다. 이러한 문제점을 해결하기 위한 다양한 방법으로 외기를 활용한 냉방시스템이다.
최근에는 기술의 발달로 중간기에도 냉각탑에서 생산되는 냉수를 활용하여 직접 실내의 열부하를 처리하고, 부족한 열량에 대해서만 냉동기를 운전하여 냉방을 실시하는 경제적인 냉방시스템을 사용한다.

프리쿨링 특징
  1) 외기온도가 영하(0℃)이하 임에도 불구하고 냉동기를 가동하여 냉방운전으로 불필요한 에너지 손실을 최소화함
2) 계절의 부하변동에 따라 공조시스템을 합리적인 운전으로, 에너지 비용 절약
3) 고밀도 발열 데이터 센터의 열원설비 분산시스템을 구성하여, 설비의 안전성 확보
4) IDC 경우 발열부하 증가로 기존 항온항습기의 부하처리 한계극복
(반도체 기술의 단위면적당 발열량은 계속증가 설비의 증설불가)

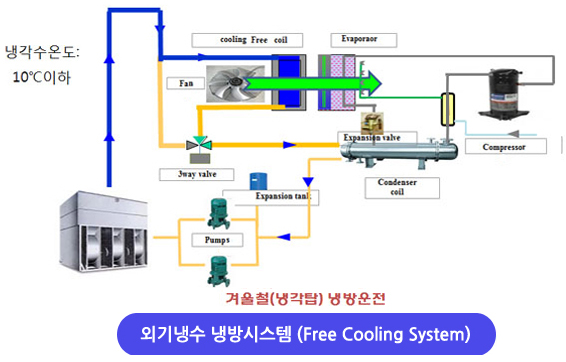

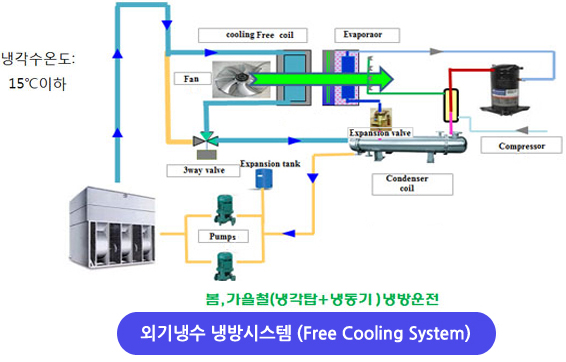

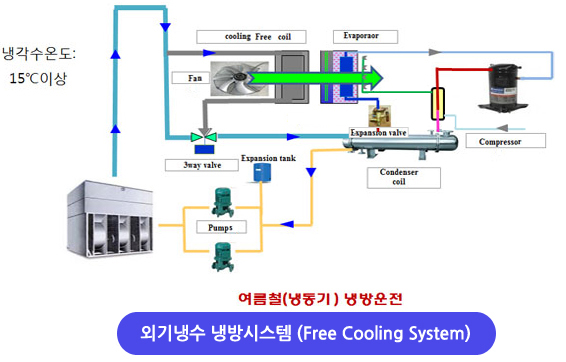

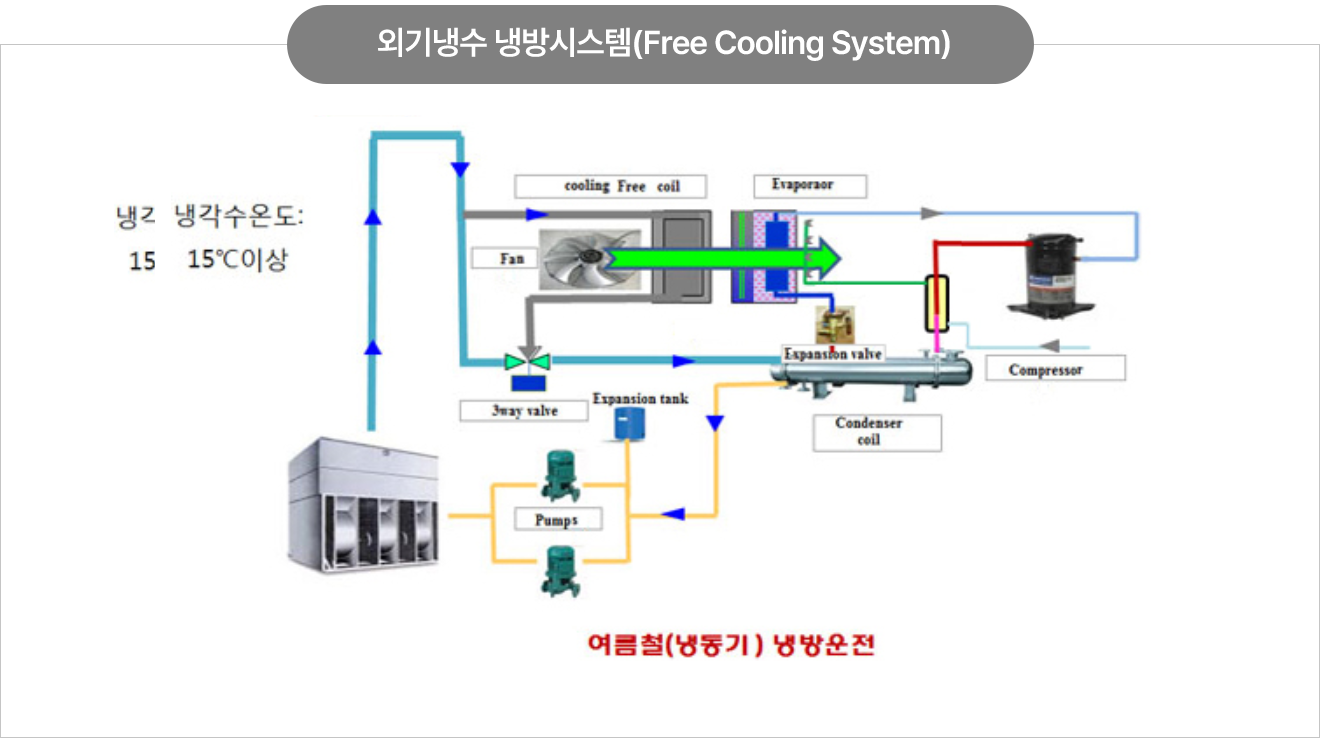

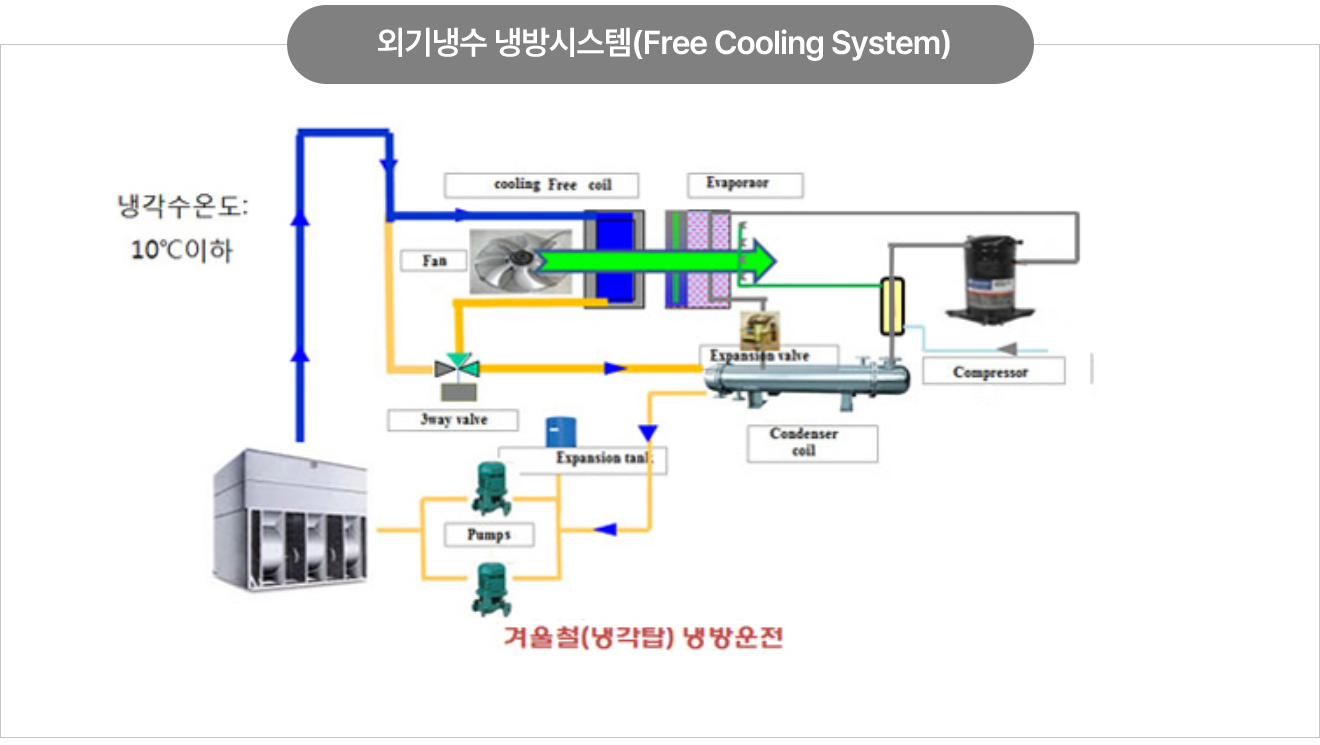

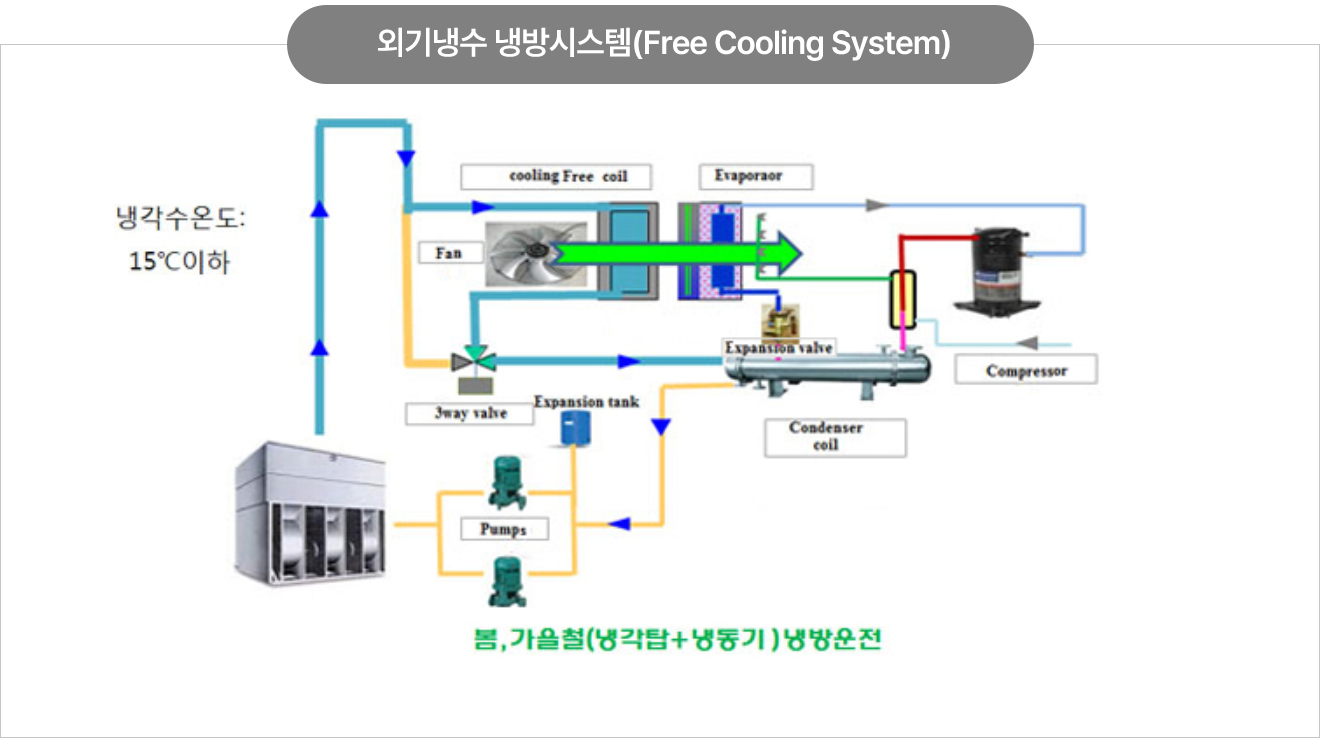

프리쿨링 계절별 운전모드

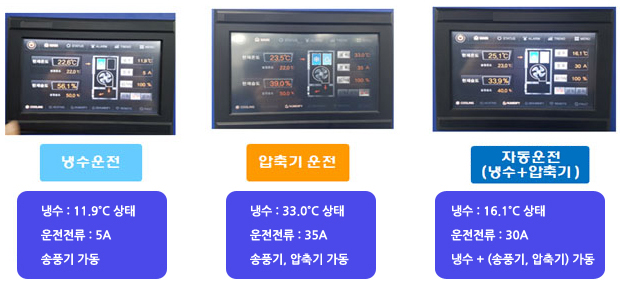

운전모드 전력소비량

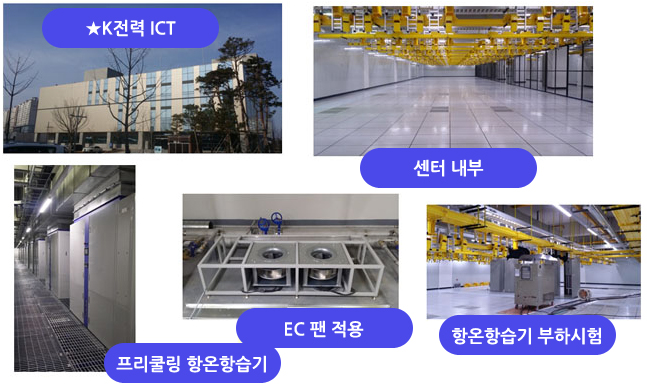

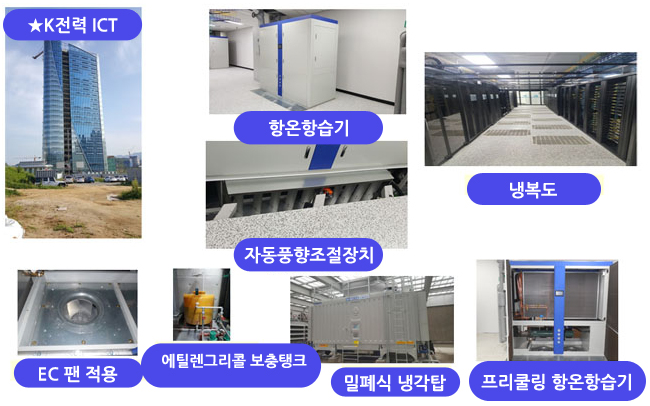

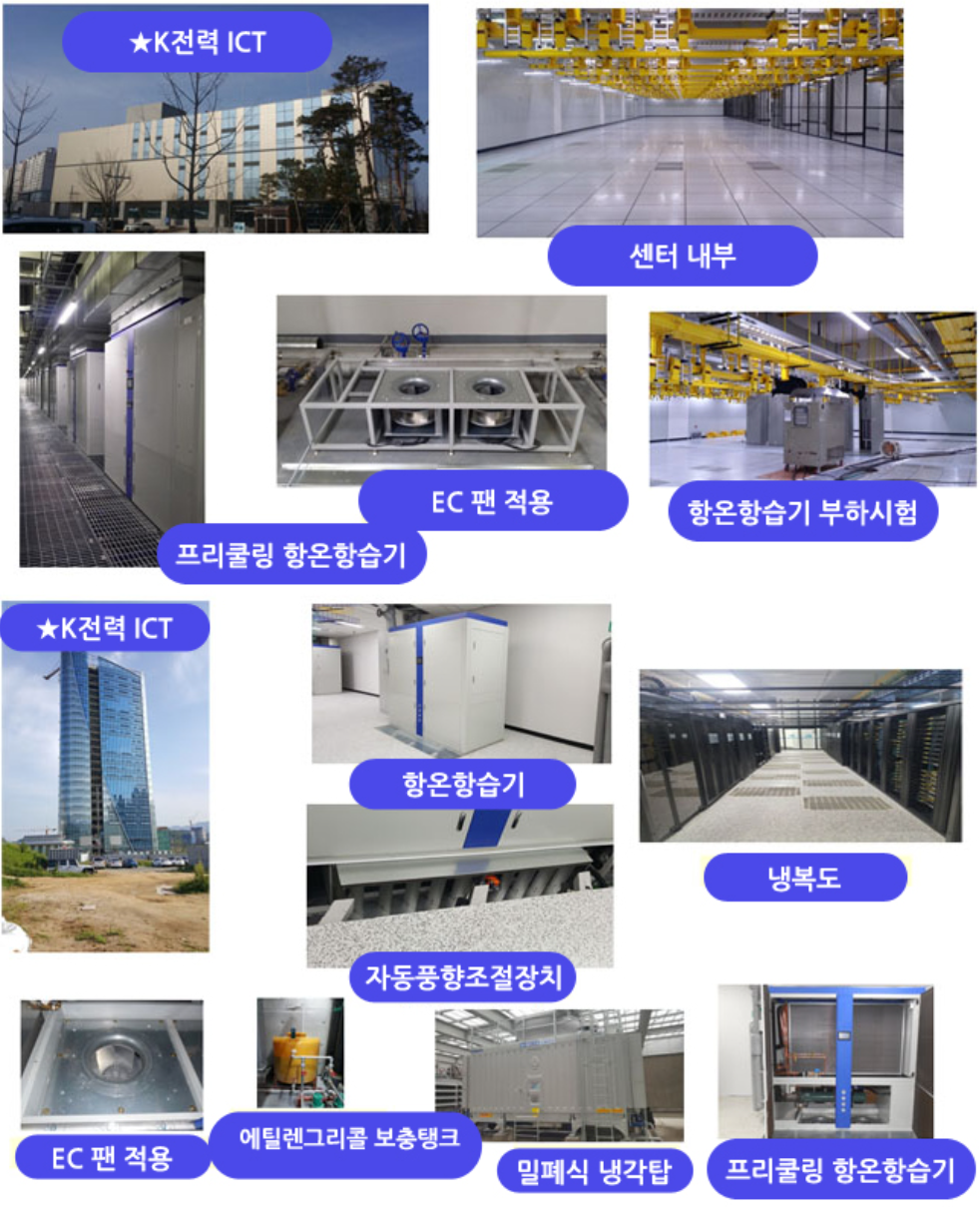

외기냉수냉방 적용사례
